SCHMELZÖFEN FÜR Al-LEGIERUNGEN



1. ALLGEMEINES

Diese Öfen sind Hardöfen mit elektrischer Wiederstandsheizung. Die Heizelemente sind keramische in Ofenoberteil instalierte SiC Heiztäte. Zahl und Dimension der Heizelementen sind nach Ofengrosse bzw. Schmelzleistung angeordnet. Aufgrund der eintretenden Wiederstandserhöhung der Heizstäben wird die Regulation der Heizstäbeleistung über Stufentransformator (stufenartige Regulation) oder über Thyristorregler (kontinuirliche Regulation) vorhanden. Nach stumdlicher Schmelzleistung bieten wir die Öfen von 75 bis 500 kg/h mit Fassungsvermögen von 850 bis 5000 kg.

2. BESCHREIBUNG

Der Ofen besitz ein vom Heizraum getrenntes Beschickungsbad in dem der Metalleinsatz, ähnich wie beim Tiegelofen, problemlos mitt Schmelzpräparaten behandelt werden kann, der Ofen ist daher auch gut für das Schmelzen von verundreinigten Einsatz geegnet. Die Trennwand zwischenBeschickungs und Heizbad verhindert, dass die nach Metalleinsatzbehandlung entstehende Oxyden und Kratze vom Beschickungs zum Heizbad nicht durchgehen konnten.Ausserdem die Trennwand schutz die Heizstäbe von den eventuellen auftretenden Metallspritzer dauerende Schaden an den Heizelementen hervorrufen. Deswegen soll die Trennwand stets im flussingen Metall untergetaucht sein. An der vorden Seite des Ofens, gegenüber der Beschieckungsoffnung, befindet sich die Entnahmeoffnung des Ofens. Die Entnahmeoffnung dient auch zur Salzbehandlung der Ofeninnere gegen Korund-Aufwachsungen. Das ermöglich ein langjähriger unterbrochener Betrieb der Öfen mit Sic keramischen Heizelementen.

3. REGULATION DER HEIZLEISTUNG

Wie gesagt wegen eintretenden Wiederstandserhöhung der Heizstäben man muss die Spannung an den Heizstäben so ändern (so regulieren), dass die eingestellte Heizleistung unabhängig von der Wiederstandserhöhung konstant bleibt. Zu diesen Zweck bieten wir zwei Lösungen:

- Stufenartige Regulation mit Stufentransformator

- Kontinuierliche Regulation mit Thyristorregler

4. LEBENSDAUER DES OFENSMAUERWERKES

Die Sic keramische Heizelemente ermöglichen Behandlung des Ofens mit Flussmitell gegen Reaktion zwichen Aluminium und Ofenmauerwerk. Diese Tatsache und Anwendung der Spezialstamfmasse für die Ofenwanne verhindert entstehen Korundansätze in Ofen. Aus diesem Grund ist es keine Seltenheit, dass eine Ofenausmauerung über 5 Jahre im Dauerbetrieb arbeitet.

6. ENERGIEVERBRAUCH

Die Kapazitätsausnutzung des Ofens steigt nicht über 400 kWh pro Tonne des kalten Metalleinsatzes.

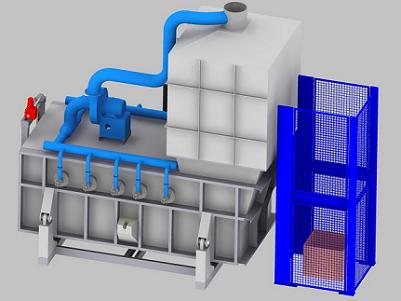

Schmelzofen mit rekuperator brenner

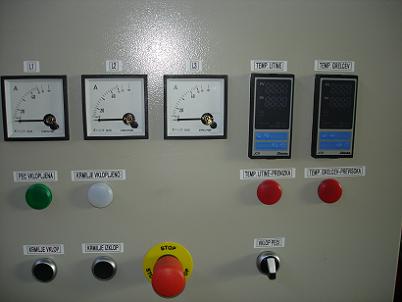

Schaltschrank fuer Schmelzofen

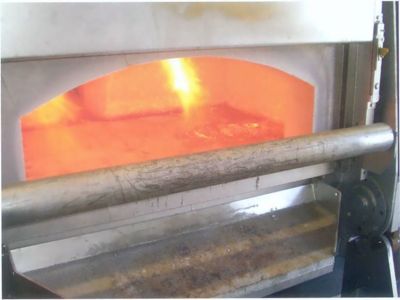

Schmelzofen
