KOKILNI LIVARSKI STROJI



1. KRATEK TEHNIČNI OPIS



Livarski stroj tipa GKL se uporablja za kokilno litje aluminijastih odlitkov. Stroji GKL so varjene izvedbe, zelo stabilni in trdni. S precizno obdelavo mize stroja, stranskih plošč in jarma, dosežemo točno vodenje vpenjalnih plošč in s tem tudi kokile. Nudimo 5 velikosti GKL strojev (GKL 800 x 400 do GKL 1500 x 600). Na kupčevo željo nudimo tudi stroje izven navedenih dimenzij. Tehnična oprema na stroju GKL je odvisna od zahtev kupca. Praviloma je stroj GKL opremljen s hidravličnim in krmilnim sistemom, katera omogočata premikanje kokile v 6-ih različnih smereh neodvisno druga od druge.

Stroj GKL s 6 - imi cilindri:

- 2 stranska cilindra

- 2 bočna cilindra

- 1 zgornji cilinder

- 1 spodnji cilinder

Možna je tudi vgradnja cilindrov na vpenjalni plošči za izbijanje jeder, lahko jih uporabimo tudi za jedra. Na vsaki plošči sta po dva cilindra. V tem primeru je potrebno dodati na krmilni blok dva dodatna elektromagnetna ventila, blok ventila in krmilke poti.



2. HIDRAVLIČNI SISTEM

- hidravlični agregat

- 2 stranska cilindra

- 2 bočna cilindra

- 1 zgornji cilinder

- 1 spodnji cilinder

- elektromagnetni ventil

- blok ventil

- krmilniki poti

- regulator pritiska 160 bar

- cilindri za izmet jeder na vpenjalnih ploščah



3. KRMILNI SISTEM

Stroj krmilimo na dva načina:

- ročno

- avtomatsko

Ročni krmilni sistem na stroju GKL je enostaven in ga krmilimo s tipkami na komandnem pultu. Vsebuje tudi časovni rele za odčitavanje časa kristalizacije odlitka.

Avtomatski krmilni sistem je Siemens-ov. Uporabljamo Simatik S7.

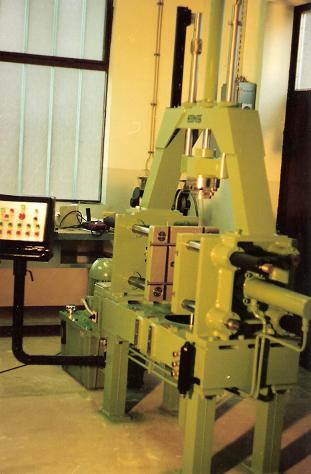

Kokilni livarski stroj

Vpenjalne plošče na livarskem kokilnem stroju

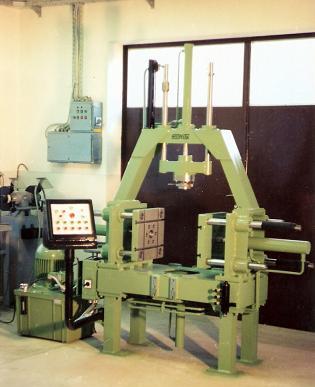

Livarski kokilni stroj
