NAGIBNI KOKILNI STROJI NGKL



1. KRATEK TEHNIČNI OPIS

Nagibni kokilni stroji so stroji za nagibno litje. Izdelujeta se dva tipa nagibnih strojev:

- NGKL 300 /600 / 6

- NGKL 90

NGKL 300 / 600 / 6 je nagibni stroj s šestimi delovnimi cilindri in se nagiba v levo stran. Maksimalen nagib stroja je 90°., lahko ga nagibamo tudi poljubno v okviru 90°.

NGKL 90

je nagibni stroj, ki se nagiba 90° nazaj. Izdelamo različne velikosti strojev glede na željo kupcov.



Tabela osnovnih podatkov strojev:



TYP:
NGKL90-1
NGKL90-2
NGKL90-3
NGKL90-4
Teža kokile(kg):
400
1500
2000
3500
Teža stroja(kg):
2500
4300
5000
6000

Mere (mm)
dolžina:
2300
3200
3500
4000
višina:
2400
3000
3500
3600
širina:
850
1100
1200
2100

Zapiranje (mm)
hod
max. 400
max. 800
max. 800
max. 800
št. cilindrov:
1
1 (4)
4
4
št. vodil:
4
4
4
4

velikost vpenjalne plošče(mm):
max. 400x500
max. 1000x1200
max. 1200x1200
po povpraševanju

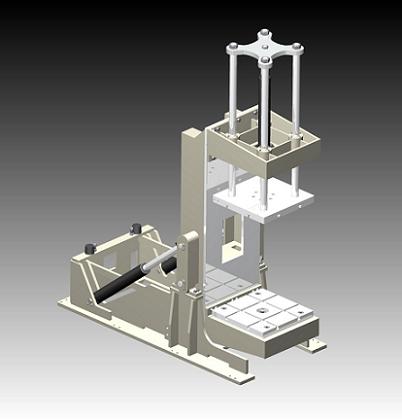

Nagibni kokilni stroj NGKL

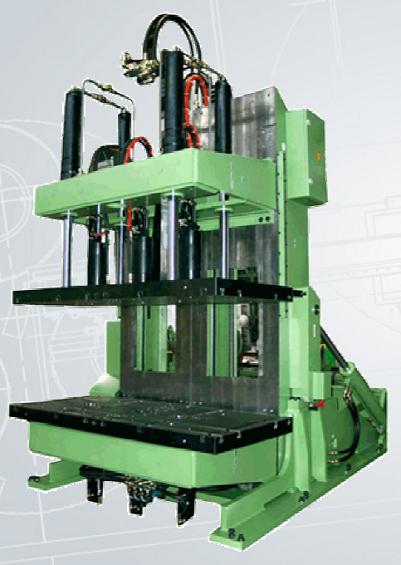

Dvojni nagibni kokilni stroj

Karuseljska postavitev nagibnih kokilnih strojev NGKL
